| محل منبع: | شانگهای |
|---|---|
| نام تجاری: | ZANFENG |
| گواهی: | ISO9001 |
| شماره مدل: | ZFN450 520 میلی متر |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| قیمت: | Negotiable,USD1200-USD2000 |
| جزئیات بسته بندی: | بسته بندی استاندارد صادراتی، جعبه های چوبی بدون بخور. |
| زمان تحویل: | 5 تا 10 روز کاری |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 1000 قطعه/قطعه در ماه |
| ولتاژ: | 380 (V) | طناب زدن: | 2:1 /4:1/8:1 |
|---|---|---|---|
| بسته بندی کردن: | تنها | Elv.Load: | 1600-3000 (کیلوگرم) |
| Elv.Speed: | 0.5-3 (m/s) | قطر روکش: | 520 میلی متر |
| وظیفه: | S5-40% | حداکثر بار ثابت: | 12000 کیلوگرم |
| وزن: | 900 کیلوگرم | ترمز: | DC110V 2X2.5 |
| کد IP: | IP41 | <i>Ins.</i> <b>Ins.</b> <i>Class</i> <b>کلاس</b>: | اف |
| برجسته کردن: | موتور اصلی کششی 520 میلی متری,دستگاه کشش کنترل موتور هم زمان با مغناطیس دائمی,Permanent Magnet Synchronous Motor Control Traction Machine |
||

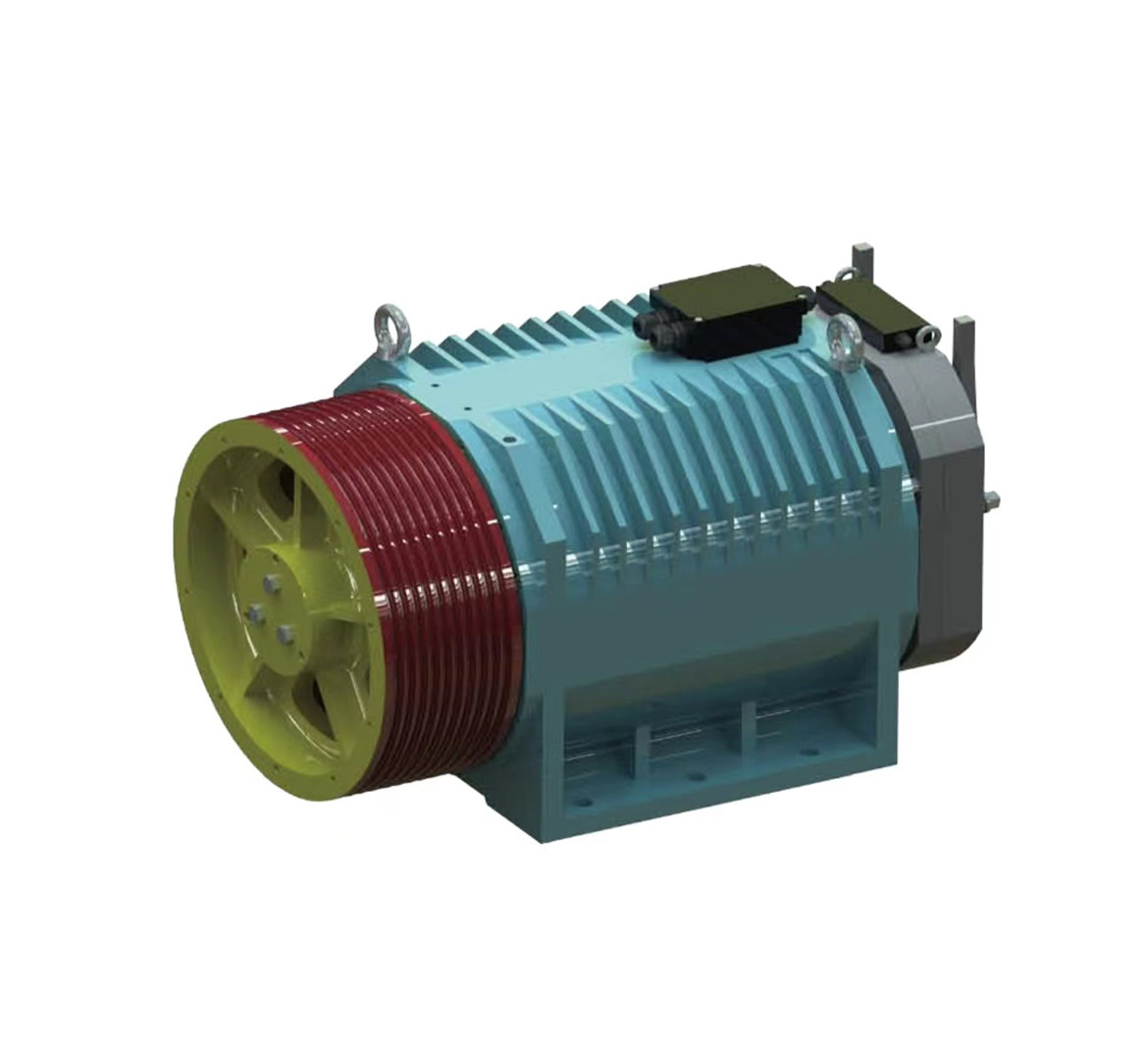

دستگاه کشش سنکرون آهنربای دائم بدون دنده
دستگاه کشش سنکرون آهنربای دائم بدون دنده نوع خاصی از دستگاه کشش آسانسور است که از موتور سنکرون آهنربای دائم (PMSM) به عنوان نیروی محرکه استفاده می کند.بدون استفاده از چرخ دنده عمل می کند، از این رو اصطلاح "بدون چرخ دنده" نامیده می شود.
این نوع ماشین های کششی دارای چندین مزیت نسبت به ماشین های کشش دنده ای هستند:
بهره وری انرژی: عدم وجود چرخ دنده تلفات مکانیکی را کاهش می دهد و در نتیجه راندمان انرژی بالاتر و مصرف انرژی کمتری دارد.
عملکرد صاف: ماشین‌های کشش بدون دنده به دلیل حذف نویز و لرزش دنده، سواری آسان‌تر و آرام‌تری را ارائه می‌کنند.
طراحی فشرده: ماشین‌های بدون دنده فشرده‌تر و سبک‌تر هستند و انعطاف‌پذیری بیشتری در طراحی و نصب آسانسور فراهم می‌کنند.
بدون نیاز به تعمیر و نگهداری: با قطعات متحرک کمتر، ماشین های کشش بدون دنده نیاز به تعمیر و نگهداری کمتری دارند و عمر مفید بیشتری دارند.
کنترل دقیق: موتورهای سنکرون آهنربای دائمی کنترل دقیق سرعت و ویژگی‌های گشتاور عالی را ارائه می‌دهند و عملکرد دقیق و قابل اعتماد آسانسور را تضمین می‌کنند.
فرم پیشنهادی مدل ZFN450
| مشخصات | نسبت | بار (کیلوگرم) | سرعت (m/s) | موتور | چفت کردن | ||||||||||||||
| ولتاژ (V) | توان (KW) | جریان (A) | فرکانس (هرتز) | قطب (P) | سرعت (r/min) | گشتاور (N*m) | انرژی(٪) | اس دیا.(میلی متر) | R No. | آر دیا.(میلی متر) | فاصله R (میلی متر) | شیار | β° | γ° | RLH(m) | ||||
| ZFN450-1600-050A | 2:1 | 1600 | 0.5 | 380 | 5.5 | 17 | 9.9 | 32 | 37 | 1440 | 75.9 | 520 | 6 | 10 | 15 | U | 90 | 30 | 25 |
| ZFN450-1600-063A | 0.63 | 6.9 | 17 | 12.3 | 46 | 76.7 | 30 | ||||||||||||
| ZFN450-1600-100A | 1 | 11.1 | 25 | 19.5 | 73 | 79.1 | 50 | ||||||||||||
| ZFN450-1600-150A | 1.5 | 16.6 | 41 | 29.3 | 110 | 82.7 | 75 | ||||||||||||
| ZFN450-1600-160A | 1.6 | 17.8 | 41 | 31.5 | 118 | 82.9 | 80 | ||||||||||||
| ZFN450-1600-175A | 1.75 | 19.5 | 41 | 34.4 | 129 | 83.6 | 85 | ||||||||||||
| ZFN450-1600-200A | 2 | 22.3 | 48 | 39.2 | 147 | 83.8 | 95 | ||||||||||||
| ZFN450-1600-250A | 2.5 | 27.7 | 58 | 49.1 | 184 | 85.1 | 115 | ||||||||||||
| ZFN450-1600-300A | 3 | 33.4 | 68 | 58.7 | 220 | 85.8 | 130 | ||||||||||||
| ZFN450-2000-050A | 2:1 | 2000 | 0.5 | 380 | 6.8 | 21 | 9.9 | 32 | 37 | 1780 | 76.6 | 520 | 7 | 10 | 15 | U | 90 | 30 | 25 |
| ZFN450-2000-063A | 0.63 | 8.6 | 21 | 12.3 | 46 | 77.7 | 30 | ||||||||||||
| ZFN450-2000-100A | 1 | 13.8 | 31 | 19.5 | 73 | 80.5 | 50 | ||||||||||||
| ZFN450-2000-150A | 1.5 | 20.6 | 49 | 29.3 | 110 | 83.1 | 75 | ||||||||||||
| ZFN450-2000-160A | 1.6 | 22.1 | 49 | 31.5 | 118 | 83.2 | 80 | ||||||||||||
| ZFN450-2000-175A | 1.75 | 24.2 | 49 | 34.4 | 129 | 83.3 | 85 | ||||||||||||
| ZFN450-2000-200A | 2 | 27.6 | 56 | 39.2 | 147 | 84.4 | 95 | ||||||||||||
| ZFN450-2000-250A | 2.5 | 34.4 | 71 | 49.1 | 184 | 85.9 | 115 | ||||||||||||
| ZFN450-2000-300A | 3 | 41.5 | 85 | 58.7 | 220 | 86.4 | 130 | ||||||||||||
| ZFN450-2500-050A | 2:1 | 2500 | 0.5 | 380 | 8.4 | 27 | 9.9 | 32 | 37 | 2150 | 77.5 | 520 | 8 | 10 | 15 | U | 90 | 30 | 25 |
| ZFN450-2500-063A | 0.63 | 10.5 | 27 | 12.3 | 46 | 78.8 | 30 | ||||||||||||
| ZFN450-2500-100A | 1 | 16.8 | 41 | 19.5 | 73 | 81.4 | 50 | ||||||||||||
| ZFN450-2500-150A | 1.5 | 24.9 | 68 | 29.3 | 110 | 83.3 | 75 | ||||||||||||
| ZFN450-2500-160A | 1.6 | 26.6 | 68 | 31.5 | 118 | 83.6 | 80 | ||||||||||||
| ZFN450-2500-175A | 1.75 | 29.1 | 68 | 34.4 | 129 | 84.1 | 85 | ||||||||||||
| ZFN450-2500-200A | 2 | 34.5 | 69 | 39.2 | 147 | 85.2 | 95 | ||||||||||||
| ZFN450-2500-250A | 2.5 | 43.2 | 87 | 49.1 | 184 | 86.5 | 115 | ||||||||||||
| ZFN450-2500-300A | 3 | 51.6 | 119 | 58.7 | 220 | 87 | 130 | ||||||||||||
| ZFN450-3000-050A | 2:1 | 3000 | 0.5 | 380 | 10.1 | 31 | 9.9 | 32 | 37 | 2600 | 78.5 | 520 | 9 | 10 | 15 | U | 90 | 30 | 25 |
| ZFN450-3000-063A | 0.63 | 12.5 | 31 | 12.3 | 46 | 79.8 | 30 | ||||||||||||
| ZFN450-3000-100A | 1 | 19.9 | 45 | 19.5 | 73 | 81.7 | 50 | ||||||||||||
| ZFN450-3000-150A | 1.5 | 29.9 | 75 | 29.3 | 110 | 84.2 | 75 | ||||||||||||
| ZFN450-3000-160A | 1.6 | 32.1 | 75 | 31.5 | 118 | 84.4 | 80 | ||||||||||||
| ZFN450-3000-175A | 1.75 | 35.1 | 75 | 34.4 | 129 | 85.2 | 85 | ||||||||||||
| ZFN450-3000-200A | 2 | 40 | 83 | 39.2 | 147 | 85.6 | 95 | ||||||||||||
| ZFN450-3000-250A | 2.5 | 50.1 | 101 | 49.1 | 184 | 87 | 115 | ||||||||||||
| ZFN450-3000-300A | 3 | 59.9 | 138 | 58.7 | 220 | 87.3 | 130 | ||||||||||||
| ZFN450-1600-100A | 4:1 | 3000 | 0.5 | 380 | 11.1 | 25 | 19.5 | 32 | 73 | 1440 | 79.1 | 520 | 5 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-1600-200A | 1 | 22.3 | 48 | 39.2 | 147 | 83.8 | |||||||||||||
| ZFN450-1600-100A | 4:1 | 3000 | 0.5 | 380 | 11.1 | 25 | 19.5 | 32 | 73 | 1400 | 79.1 | 520 | 6 | 10 | 15 | U | 90 | 30 | 50 |
| ZFN450-1600-200A | 1 | 22.3 | 48 | 39.2 | 147 | 83.8 | |||||||||||||
| ZFN450-2000-100A | 4:1 | 4000 | 0.5 | 380 | 13.8 | 31 | 19.5 | 32 | 73 | 1780 | 80.5 | 520 | 8 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-2000-200A | 1 | 27.6 | 56 | 39.2 | 147 | 84.4 | |||||||||||||
| ZFN450-2000-100A | 4:1 | 4000 | 0.5 | 380 | 13.8 | 31 | 19.5 | 32 | 73 | 1780 | 80.5 | 520 | 8 | 10 | 15 | U | 90 | 30 | 50 |
| ZFN450-2000-200A | 1 | 27.6 | 56 | 39.2 | 147 | 84.4 | |||||||||||||
| ZFN450-2500-100A | 4:1 | 5000 | 0.5 | 380 | 16.8 | 41 | 19.5 | 32 | 73 | 2150 | 81.4 | 520 | 9 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-2500-200A | 1 | 34.5 | 69 | 39.2 | 147 | 85.2 | |||||||||||||
| ZFN450-2500-100A | 4:1 | 5000 | 0.5 | 380 | 16.8 | 41 | 19.5 | 32 | 73 | 2150 | 81.4 | 520 | 9 | 10 | 15 | U | 90 | 30 | 50 |
| ZFN450-2500-200A | 1 | 34.5 | 69 | 39.2 | 147 | 85.2 | |||||||||||||
| ZFN450-3000-100A | 4:1 | 6000 | 0.5 | 380 | 19.9 | 45 | 19.5 | 32 | 73 | 2600 | 81.7 | 520 | 10 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-3000-200A | 1 | 40 | 83 | 39.2 | 147 | 85.6 | |||||||||||||
| ZFN450-3000-100A | 4:1 | 6000 | 0.5 | 380 | 19.9 | 45 | 19.5 | 32 | 73 | 2600 | 81.7 | 520 | 11 | 10 | 15 | U | 90 | 30 | 50 |
| ZFN450-3000-200A | 1 | 40 | 83 | 39.2 | 147 | 85.6 | |||||||||||||
| ZFN450-2000-200A | 8:1 | 8000 | 0.5 | 380 | 27.6 | 56 | 39.2 | 32 | 147 | 1780 | 84.4 | 520 | 8 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-2500-200A | 8:1 | 10000 | 0.5 | 380 | 34.5 | 69 | 39.2 | 32 | 147 | 2150 | 85.2 | 520 | 9 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-3000-200A | 8:1 | 12000 | 0.5 | 380 | 40 | 83 | 39.2 | 32 | 147 | 2600 | 85.6 | 520 | 11 | 10 | 15 | V | 105 | 45 | 25 |
جدول اختیاری
| تایپ کنید | بار (کیلوگرم) | سرعت (m/s) | نوار (میلی متر) | ولتاژ (V) |
| دستگاه کشش روتور بیرونی | ||||
| ZFW320 | 320-630 | 0.5-1.75 | 320 | 380 |
| ZFW400L | 630-1050 | 0.5-2.5 | 400 | 380 |
| ZFW400L | 630-825 | 0.5-2.5 | 450 | 380 |
| ZFW400L | 1000-1150 | 0.5-2.5 | 400/450 | 380 |
| ZFW400L | 1250-1600 | 0.5-2.5 | 400/480 | 380 |
| ZFW480 | 1250-1600 | 1.0-2.5 | 450/550 | 380 |
| ZFW480 | 2000-2500 | 0.5-3.0 | 450/480 | 380 |
| دستگاه کشش روتور داخلی | ||||
| ZFN320 | 630-1150 | 0.5-1.75 | 320 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 450 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 480 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 520 | 380 |
| دستگاه کشش آسانسور خانگی | ||||
| ZFN200 | 320-450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFN200A | 320-450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFG100 | 320-630 | 0.4-1.0 | 100 | 220/380 |
| ZFG87 | 320-450 | 0.4-1.0 | 87 | 220/380 |
| ZFG87 | 320-450 | 0.3-0.5 | 65 | 220/380 |
