| محل منبع: | شانگهای |
|---|---|
| نام تجاری: | ZANFENG |
| گواهی: | ISO9001 |
| شماره مدل: | ZFN450 480mm |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| قیمت: | Negotiable,USD1200-USD2000 |
| جزئیات بسته بندی: | بسته بندی استاندارد صادراتی، جعبه های چوبی بدون بخور. |
| زمان تحویل: | 5 تا 10 روز کاری |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 1000 قطعه/قطعه در ماه |
| ولتاژ: | 380 ولت | طناب زدن: | 2:1، 4:1، 8:1 |
|---|---|---|---|
| بسته بندی کردن: | یک پیچ | Elv.Load: | 1600-3000 کیلوگرم |
| Elv.Speed: | 0.5m/s-3m/s | قطر روکش: | 480 میلی متر |
| وظیفه: | S5-40% | حداکثر بار ثابت: | 12000 کیلوگرم |
| وزن: | 860 کیلوگرم | ترمز: | DC110V 2X2.5 |
| کد IP: | IP41 | <i>Ins.</i> <b>Ins.</b> <i>Class</i> <b>کلاس</b>: | اف |
| برجسته کردن: | موتور اصلی کشش آسانسور 380 ولت,دستگاه کشش آسانسور Dia 480mm,دستگاه کشش آسانسور PM Motor |
||

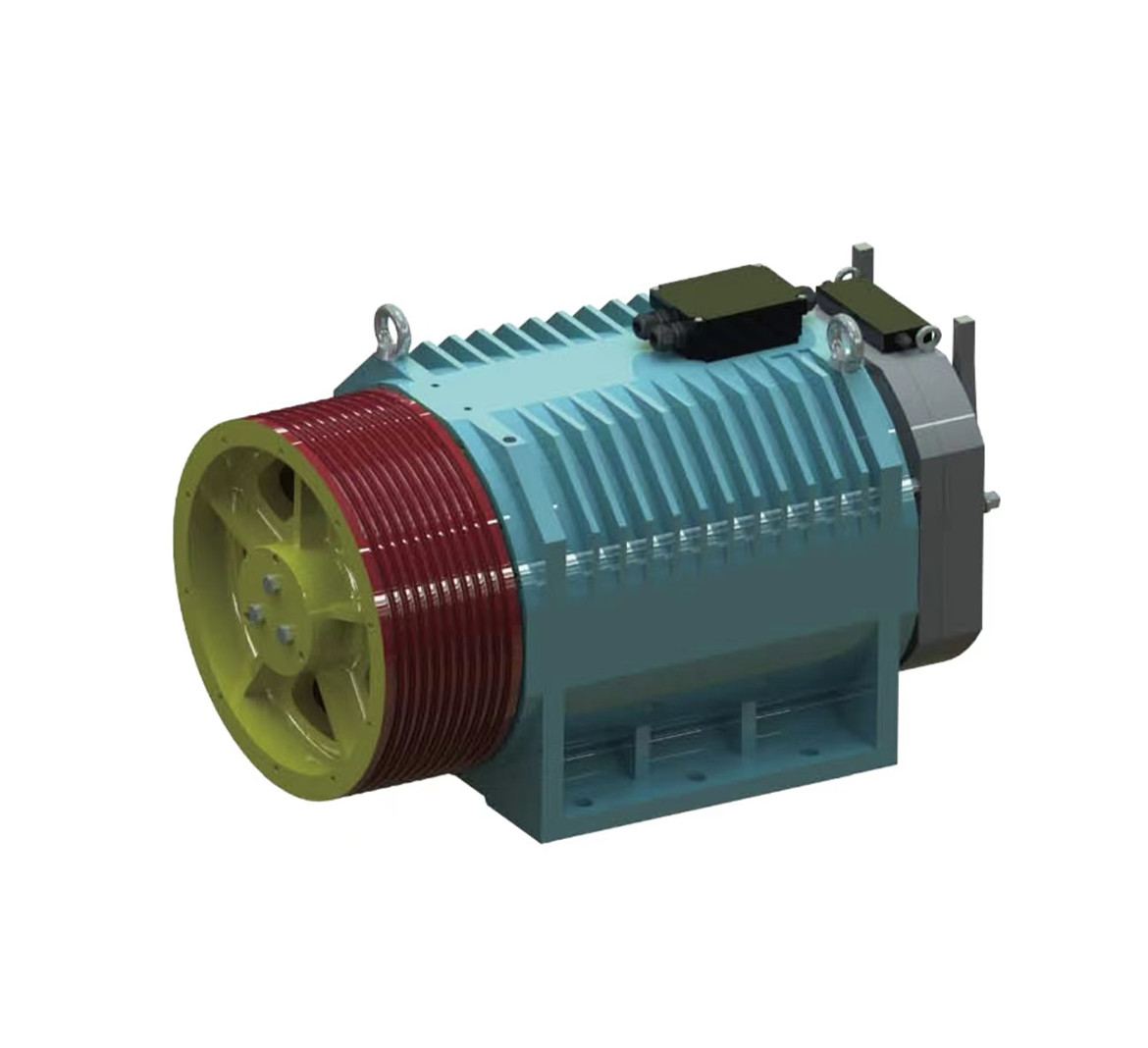

دستگاه کشش سنکرون آهنربای دائم بدون دنده
دستگاه‌های کشش بدون دنده سنکرون آهنربای دائم معمولاً به عنوان دستگاه‌های محرک در سیستم‌های آسانسور استفاده می‌شوند.آنها از موتورهای سنکرون آهنربای دائمی به عنوان منبع اصلی انرژی استفاده می کنند و حرکت عمودی کابین آسانسور را از طریق کشش بدون دنده فراهم می کنند.
در مقایسه با سیستم‌های دنده محور سنتی، ماشین‌های کشش سنکرون آهنربای دائمی بدون دنده چندین مزیت را ارائه می‌دهند.اولا، آنها کارآمدتر هستند و راندمان تبدیل انرژی از انرژی الکتریکی به انرژی مکانیکی بالاتر است.ثانیاً عدم وجود چرخ دنده باعث کاهش اصطکاک و سایش در اجزای گیربکس می شود و در نتیجه هزینه های تعمیر و نگهداری و سطح سر و صدا کاهش می یابد.علاوه بر این، با استفاده از موتورهای سنکرون آهنربای دائم، این ماشین ها دارای گشتاور راه اندازی بالا و قابلیت کنترل دقیق سرعت هستند.
بنابراین، ماشین‌های کشش بدون دنده سنکرون آهنربای دائمی در ارائه عملکرد آرام، کارآمد و قابل اعتماد آسانسور برتری دارند.آنها به طور گسترده در انواع مختلف سیستم های آسانسور از جمله آسانسورهای مسکونی، آسانسورهای تجاری و آسانسور در ساختمان های بلند استفاده می شوند.
فرم پیشنهادی مدل ZFN450
| مشخصات | نسبت | بار (کیلوگرم) | سرعت (m/s) | موتور | چفت کردن | ||||||||||||||
| ولتاژ (V) | توان (KW) | جریان (A) | فرکانس (هرتز) | قطب (P) | سرعت (r/min) | گشتاور (N*m) | انرژی(٪) | اس دیا.(میلی متر) | R No. | آر دیا.(میلی متر) | فاصله R (میلی متر) | شیار | β° | γ° | RLH(m) | ||||
| ZFN450-1600-050A | 2:1 | 1600 | 0.5 | 380 | 5.5 | 17 | 10.7 | 32 | 40 | 1330 | 75.9 | 480 | 6 | 10 | 15 | U | 90 | 30 | 25 |
| ZFN450-1600-063A | 0.63 | 6.9 | 17 | 13.3 | 50 | 76.7 | 30 | ||||||||||||
| ZFN450-1600-100A | 1 | 11.1 | 25 | 21.3 | 80 | 79.1 | 50 | ||||||||||||
| ZFN450-1600-150A | 1.5 | 16.6 | 41 | 31.7 | 119 | 82.7 | 75 | ||||||||||||
| ZFN450-1600-160A | 1.6 | 17.8 | 41 | 33.8 | 127 | 82.9 | 80 | ||||||||||||
| ZFN450-1600-175A | 1.75 | 19.5 | 41 | 37.1 | 139 | 83.6 | 85 | ||||||||||||
| ZFN450-1600-200A | 2 | 22.3 | 48 | 42.4 | 159 | 83.8 | 95 | ||||||||||||
| ZFN450-1600-250A | 2.5 | 27.7 | 58 | 53.1 | 199 | 85.1 | 115 | ||||||||||||
| ZFN450-1600-300A | 3 | 33.4 | 68 | 63.7 | 239 | 85.8 | 130 | ||||||||||||
| ZFN450-2000-050A | 2:1 | 2000 | 0.5 | 380 | 6.8 | 21 | 10.7 | 32 | 40 | 1650 | 76.6 | 480 | 7 | 10 | 15 | U | 90 | 30 | 25 |
| ZFN450-2000-063A | 0.63 | 8.6 | 21 | 13.3 | 50 | 77.7 | 30 | ||||||||||||
| ZFN450-2000-100A | 1 | 13.8 | 31 | 21.3 | 80 | 80.5 | 50 | ||||||||||||
| ZFN450-2000-150A | 1.5 | 20.6 | 49 | 31.7 | 119 | 83.1 | 75 | ||||||||||||
| ZFN450-2000-160A | 1.6 | 22.1 | 49 | 33.8 | 127 | 83.2 | 80 | ||||||||||||
| ZFN450-2000-175A | 1.75 | 24.2 | 49 | 37.1 | 139 | 83.3 | 85 | ||||||||||||
| ZFN450-2000-200A | 2 | 27.6 | 56 | 42.4 | 159 | 84.4 | 95 | ||||||||||||
| ZFN450-2000-250A | 2.5 | 34.4 | 71 | 53.1 | 199 | 85.9 | 115 | ||||||||||||
| ZFN450-2000-300A | 3 | 41.5 | 85 | 63.7 | 239 | 86.4 | 130 | ||||||||||||
| ZFN450-2500-050A | 2:1 | 2500 | 0.5 | 380 | 8.4 | 27 | 10.7 | 32 | 40 | 2000 | 77.5 | 480 | 8 | 10 | 15 | U | 90 | 30 | 25 |
| ZFN450-2500-063A | 0.63 | 10.5 | 27 | 13.3 | 50 | 78.8 | 30 | ||||||||||||
| ZFN450-2500-100A | 1 | 16.8 | 41 | 21.3 | 80 | 81.4 | 50 | ||||||||||||
| ZFN450-2500-150A | 1.5 | 24.9 | 68 | 31.7 | 119 | 83.3 | 75 | ||||||||||||
| ZFN450-2500-160A | 1.6 | 26.6 | 68 | 33.9 | 127 | 83.6 | 80 | ||||||||||||
| ZFN450-2500-175A | 1.75 | 29.1 | 68 | 37.1 | 139 | 84.1 | 85 | ||||||||||||
| ZFN450-2500-200A | 2 | 34.5 | 69 | 42.4 | 159 | 85.2 | 95 | ||||||||||||
| ZFN450-2500-250A | 2.5 | 43.2 | 87 | 53.1 | 199 | 86.5 | 115 | ||||||||||||
| ZFN450-2500-300A | 3 | 51.6 | 119 | 63.7 | 239 | 87 | 130 | ||||||||||||
| ZFN450-3000-050A | 2:1 | 3000 | 0.5 | 380 | 10.1 | 31 | 10.7 | 32 | 40 | 2400 | 78.5 | 480 | 9 | 10 | 15 | U | 90 | 30 | 25 |
| ZFN450-3000-063A | 0.63 | 12.5 | 31 | 13.3 | 50 | 79.8 | 30 | ||||||||||||
| ZFN450-3000-100A | 1 | 19.9 | 45 | 21.3 | 80 | 81.7 | 50 | ||||||||||||
| ZFN450-3000-150A | 1.5 | 29.9 | 75 | 31.7 | 119 | 84.2 | 75 | ||||||||||||
| ZFN450-3000-160A | 1.6 | 32.1 | 75 | 33.9 | 127 | 84.4 | 80 | ||||||||||||
| ZFN450-3000-175A | 1.75 | 35.1 | 75 | 37.1 | 139 | 85.2 | 85 | ||||||||||||
| ZFN450-3000-200A | 2 | 40 | 83 | 42.4 | 159 | 85.6 | 95 | ||||||||||||
| ZFN450-3000-250A | 2.5 | 50.1 | 101 | 53.1 | 199 | 87 | 115 | ||||||||||||
| ZFN450-3000-300A | 3 | 59.9 | 138 | 63.7 | 239 | 87.3 | 130 | ||||||||||||
| ZFN450-1600-100A | 4:1 | 3000 | 0.5 | 380 | 11.1 | 25 | 21.4 | 32 | 80 | 1330 | 79.1 | 480 | 5 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-1600-200A | 1 | 22.3 | 48 | 42.4 | 159 | 83.8 | |||||||||||||
| ZFN450-1600-100A | 4:1 | 3000 | 0.5 | 380 | 11.1 | 25 | 21.3 | 32 | 80 | 1330 | 79.1 | 480 | 6 | 10 | 15 | U | 90 | 30 | 50 |
| ZFN450-1600-200A | 1 | 22.3 | 48 | 42.4 | 159 | 83.8 | |||||||||||||
| ZFN450-2000-100A | 4:1 | 4000 | 0.5 | 380 | 13.8 | 31 | 21.3 | 32 | 80 | 1650 | 80.5 | 480 | 8 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-2000-200A | 1 | 27.6 | 56 | 42.4 | 159 | 84.4 | |||||||||||||
| ZFN450-2000-100A | 4:1 | 4000 | 0.5 | 380 | 13.8 | 31 | 21.3 | 32 | 80 | 1650 | 80.5 | 480 | 8 | 10 | 15 | U | 90 | 30 | 50 |
| ZFN450-2000-200A | 1 | 27.6 | 56 | 42.4 | 159 | 84.4 | |||||||||||||
| ZFN450-2500-100A | 4:1 | 5000 | 0.5 | 380 | 16.8 | 41 | 21.3 | 32 | 80 | 2000 | 81.4 | 480 | 9 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-2500-200A | 1 | 34.5 | 69 | 42.4 | 159 | 85.2 | |||||||||||||
| ZFN450-2500-100A | 4:1 | 5000 | 0.5 | 380 | 16.8 | 41 | 21.3 | 32 | 80 | 2000 | 81.4 | 480 | 10 | 10 | 15 | U | 90 | 30 | 50 |
| ZFN450-2500-200A | 1 | 34.5 | 69 | 42.4 | 159 | 85.2 | |||||||||||||
| ZFN450-3000-100A | 4:1 | 6000 | 0.5 | 380 | 19.9 | 45 | 21.3 | 32 | 80 | 2400 | 81.7 | 480 | 11 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-3000-200A | 1 | 40 | 83 | 42.4 | 159 | 85.6 | |||||||||||||
| ZFN450-3000-100A | 4:1 | 6000 | 0.5 | 380 | 19.9 | 45 | 21.3 | 32 | 80 | 2400 | 81.7 | 480 | 11 | 10 | 15 | U | 90 | 30 | 50 |
| ZFN450-3000-200A | 1 | 40 | 83 | 42.4 | 159 | 85.6 | |||||||||||||
| ZFN450-2000-200A | 8:1 | 8000 | 0.5 | 380 | 27.6 | 56 | 42.4 | 32 | 159 | 1650 | 84.4 | 480 | 8 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-2500-200A | 8:1 | 10000 | 0.5 | 380 | 34.5 | 69 | 42.4 | 32 | 159 | 2000 | 85.2 | 480 | 10 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-3000-200A | 8:1 | 12000 | 0.5 | 380 | 40 | 83 | 42.4 | 32 | 159 | 2400 | 85.6 | 480 | 11 | 10 | 15 | V | 105 | 45 | 25 |
جدول اختیاری
| تایپ کنید | بار (کیلوگرم) | سرعت (m/s) | نوار (میلی متر) | ولتاژ (V) |

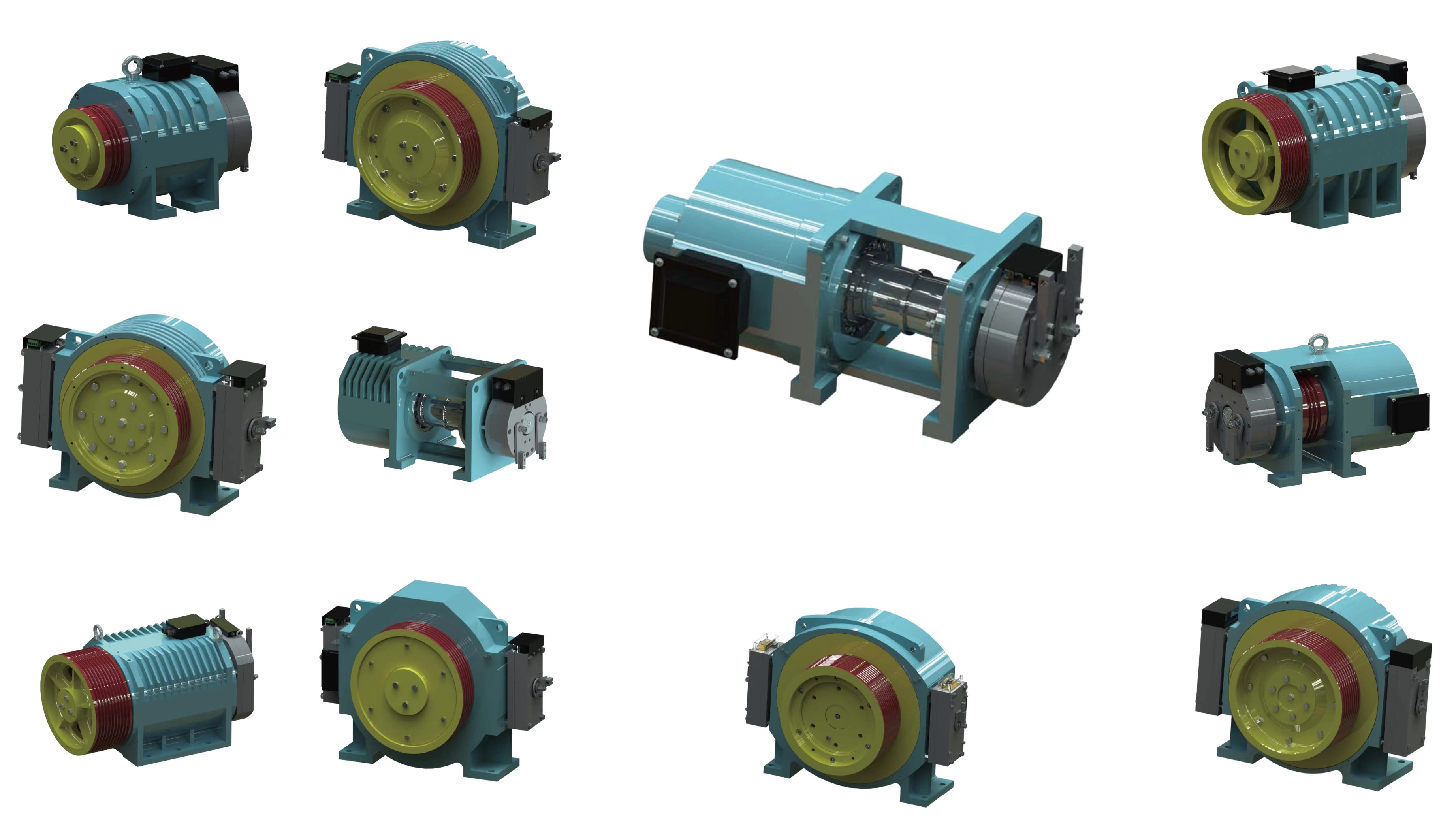

| دستگاه کشش روتور بیرونی | ||||
| ZFW320 | 320-630 | 0.5-1.75 | 320 | 380 |
| ZFW400L | 630-1050 | 0.5-2.5 | 400 | 380 |
| ZFW400L | 630-825 | 0.5-2.5 | 450 | 380 |
| ZFW400L | 1000-1150 | 0.5-2.5 | 400/450 | 380 |
| ZFW400L | 1250-1600 | 0.5-2.5 | 400/480 | 380 |
| ZFW480 | 1250-1600 | 1.0-2.5 | 450/550 | 380 |
| ZFW480 | 2000-2500 | 0.5-3.0 | 450/480 | 380 |
| دستگاه کشش روتور داخلی | ||||
| ZFN320 | 630-1150 | 0.5-1.75 | 320 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 450 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 480 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 520 | 380 |
| دستگاه کشش آسانسور خانگی | ||||
| ZFN200 | 320-450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFN200A | 320-450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFG100 | 320-630 | 0.4-1.0 | 100 | 220/380 |
| ZFG87 | 320-450 | 0.4-1.0 | 87 | 220/380 |
| ZFG87 | 320-450 | 0.3-0.5 | 65 | 220/380 |
